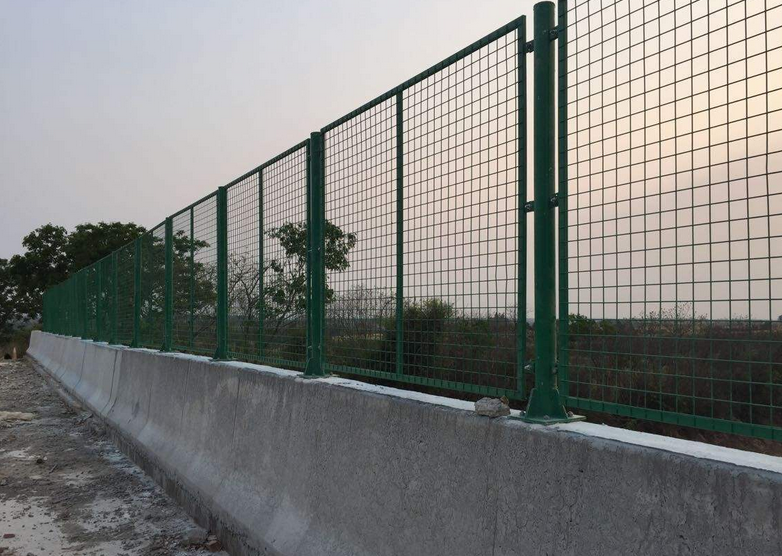

蘇州市普通省道公路防落物網

2019年蘇州市普通省干xian公路設施養護工程（蘇市路按設1號）防落物網結構設計圖

 單片焊接網防落物網工程材料表

立柱：76*3.5*2050mm；

邊框：30*20*7320mm；加強筋：30*20*1850mm

網片絲徑：4mm（塑前），網孔：50*50mm（中到中）

蘇州市普通省道公路防落物網防拋網技術要求：

1.立柱鋼管與鋼板焊接時要求滿焊，立柱鋼管與主梁鋼板，N1加勁板與立柱鋼管均先頂緊后焊接，N1加勁板應先R=30mm園切角考慮。

2.施焊前，要求各單位平直并去除毛刺及銹跡，焊接部位要求過渡光滑，無加渣，無虛焊，無 氣孔等缺陷。

3.構件焊接成型后整體曲翹度橫向不得大于7mm，縱向不得大于5mm。

4.連接板與立柱及網片邊框在阻焊時，其對稱中心的最大偏斜不得超過1mm。

5.所有鋼構件均應作熱浸鋅防腐處理，先鍍鋅在鍍塑，熱鍍鋅量270g/㎡，鍍塑層必須均勻亮澤，浸塑層0.8-1.2mm,浸塑顏色為墨綠色。
