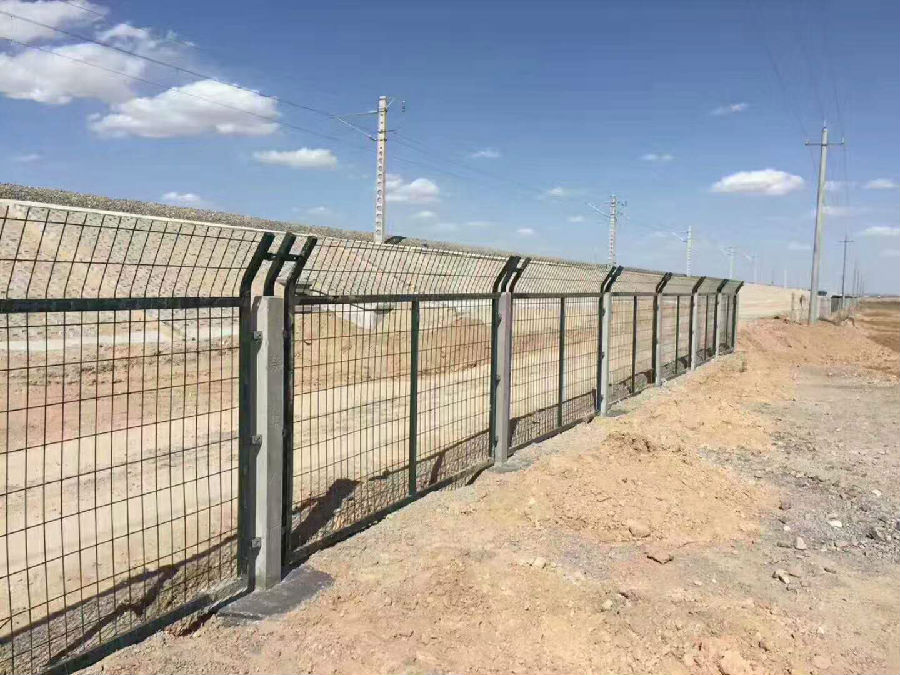

高速鐵路防護柵欄加高防護柵欄

高速鐵路防護柵欄加高防護柵欄：采用50mmх2mm鋼板邊框，內部網絲采用HPB300φ6.5mm高線鋼絲冷拔加工，潤光絲網網孔規格：75mmх150mm、50*100等，鋼絲：

φ4.0-5.0mm，寬3.0m，高0.5、1.05米，利用抱箍與防護柵欄立柱和上檻連接。網片成形后應整體鍍鋅并進行熱浸塑（或噴塑）處理，鍍鋅量270g/m2

，浸塑厚度0.8mm～1.2mm，顏色一般選用：藍色、墨綠色。涂層應均勻，顏色一致，表面光滑，無流柱，滴瘤、粉泡、漏鐵等缺陷。

   高速鐵路防護柵欄加高防護柵欄刀片刺繩：繞圈后相鄰兩圈每隔120度用刺絲連接卡固定，張開后形成蛇腹網狀，閉合后刀片刺繩卷徑為50cm，張開后每交叉圈安裝間距20cm，直

徑不小于45cm。刀片刺繩由沖切鋼板采用機械軋?jiān)阡摻z上成型，刀刺寬度22mm，刀刃垂直間距15mm，刀刺縱向間距34mm，芯絲直徑為2.5mm。刀片厚度

0.5mm的Q195鋼板網沖切制作。芯絲由HPB300 Φ6.5mm高線鋼絲冷拔加工。

高速鐵路防護柵欄加高防護柵欄技術標準：

1鐵路工程建設通用參考圖（鐵路線路防護柵欄）（通線（2012）8001）。

2潤光絲網金屬網片使用年限按15年設計。

3防護柵欄加高網片技術要求：

3.1鋼筋混凝土立柱金屬網片防護柵欄由立柱、網片及連接部件組成，防護高度1.8m.

3.防護柵欄加高網片立樁

立柱采用C30鋼筋混凝土預制，截面尺寸120mm*120mm，高度2.2m.預制立時，于頂部中間位置預留42mm*42mm方孔，深度150mm，現場安裝時插入帶連接

板并封口的Q235方管，半用封水材料填充縫隙。高速鐵路防護柵欄加高防護柵欄方管規格40mm*40mm，厚度2.5mm.矩管插入長度150mm，外露部分向外折30o，垂直高度300mm.
